📬피피티레터. 그래프의 점과 선에 변화를 주는 법

팀장님 안녕하세요, 홍힘찬 사원입니다.

처음으로 연결형 산점도를 이용해서 인구 데이터를 시각화해보았는데요, 뭔가 변화가 필요할 것 같아서 문의를 드립니다.

기본 그래프를 중심으로 그래프의 방향이 여기저기 바뀌다 보니 연도를 쓰는 것 말고도 다른 수정방법이 필요할 것 같은데요.

혹시 괜찮은 편집 방법이 있을까요?

제가 편집한 자료는 아래와 같습니다.

[ 연결형 산점도 피드백 ] 팀장입니다.

Solution 1. 선 색의 변화로 주요한 흐름을 강조합니다.

그래프를 봤을 때 크게 두 가지의 방향이 보입니다. 왼쪽에서 오른쪽, 오른쪽에서 왼쪽 두 가지의 방향으로 흐르는 그래프에서 특이한 점을 발견해 낼 수 있는데요. 이때 각 선의 색을 다르게 편집해서 차이를 구분 짓도록 할 수 있습니다.

파워포인트나 엑셀 모두에서 점과 선으로 구분된 그래프(꺾은선 그래프, 연결형 산점도 포함)는 한 점만 더블클릭했을 때 이전 점에서 지금 점까지의 선만 따로 편집할 수 있습니다. 선의 색과 두께, 점선 여부 모두요. 아래 이미지에서 두꺼운 파란색의 선은 이 방식으로 편집한 것입니다.

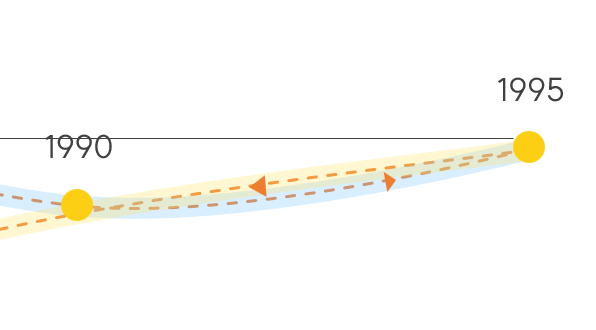

점선과 삼각형으로 선의 방향을 설명해 줍니다.

연결형 산점도를 읽기 가장 어려운 이유 연결선이 꼬이는 지점이 있다는 겁니다. 이 때 연도별 흐름을 나타내기 위해 작은 화살표 혹은 삼각형을 추가해서 방향을 알려줍니다.

완성한 이미지에는 사실 두 개의 그래프가 그려져 있습니다.
같은 데이터로 그래프를 두 개 그리고 한 그래프는 점 없이 점선으로만 그려지게 편집하면 읽는 방향을 좀 더 분명하게 표시해 줄 수 있습니다.

같은 데이터로 그래프를 두 개 그린 후 [차트 종류 변경]에서 하나는 '곡선이 있는 분산형', 다른 하나는 '곡선 및 표식이 있는 분산형'으로 편집했습니다.

완성한 그래프는 아래와 같습니다.

엑셀에서 기본형을 편집하고 도형으로 필요한 텍스트와 화살표를 입력하면 좀 더 데이터를 이해하는데 도움을 줄 수 있습니다.

그럼 도움이 됐길 바랍니다.

궁금한 내용이 있다면 언제든 메일 주세요.
